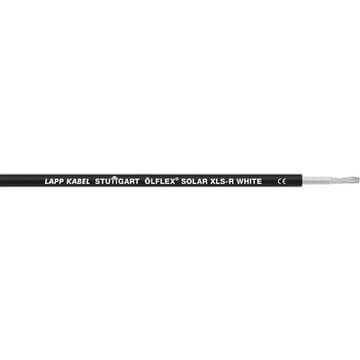

ÖLFLEX® SOLAR XLS-R

ÖLFLEX® SOLAR XLS-R - 無鹵輻照交聯太陽能電纜,在光伏系統中持久、耐候使用

優化過的電纜設計 - 薄,輕並且堅固
規格表
ÖLFLEX® SOLAR XLS-R  輻照交聯太陽能電纜,外徑減小

  • 符合 HD 605/A1 標準,耐各種氣候,耐紫外線
  • 耐臭氧性符合 EN 50396
  • 無鹵並阻燃
  • 良好的耐切割和耐磨損性
  • XLS-R = X交聯標準 - 小外徑
  • 輻照交聯品質已經認證

物料編號 導體標稱截面 mm² 外徑 mm
銅重 kg/km
電纜重量 kg/km
23137 4 5.2 38.4 63
23138 6 5.8 57.6 86
23104 10 7 96 132

芯線絶緣:白色 / 外護套:紅黑相間​
23390 2.5 4.8 24 46
23391 4 5.2 38.4 63
23392 6 5.8 57.6 86
23393 10 7 96 132
23394 16 8.3 153.6 197
芯線絶緣:白色 / 外護套:藍黑相間​
23395 2.5 4.8 24 46
23396 4 5.2 38.4 63
23397 6 5.8 57.6 86
23398 10 7 96 132
23399 16 8.3 153.6 197


產品特性
ÖLFLEX® SOLAR XLS-R  輻照交聯太陽能電纜,外徑減小

​優勢
  • 外徑縮小,從而實現輕質敷設並節省空間
  • 堅固:耐機械衝擊
  • 火災發生時減少有毒氣體排放並減輕火勢蔓延
  • 彩色擠出條紋可避免安裝時極性接反
  • 電纜外護套打印米數,安裝時可準確控制數量​

應用範圍

  • 用於太陽能模組之間的佈線以及作為模組串或 DC / AC 變換器之間的延長電纜
  • 移動模組或建築一體化光伏系統
  • 不適用於直埋,安裝符合 IEC 60364-5-52,HD 60364-5-52​

產品特性

  • 符合 HD 605/A1 標準,耐各種氣候,耐紫外線
  • 耐臭氧性符合 EN 50396
  • 無鹵並阻燃
  • 良好的耐切割和耐磨損性
  • XLS-R = X交聯標準 - 小外徑
  • 輻照交聯品質已經認證

產品結構

  • 細鍍錫銅絲絞合導體
  • 輻照交聯共聚物芯線絶緣
  • 芯線顏色:白色
  • 外護套由輻照交聯共聚物製成
  • 外護套顏色:黑色,帶有紅色或藍色條紋


技術參數
ÖLFLEX® SOLAR XLS-R  輻照交聯太陽能電纜,外徑減小


分類ETIM 5

ETIM 5.0 Class-ID: EC001578
ETIM 5.0 類型描述:柔性電纜

導體絞合

符合 VDE 0295 第 5 類 / IEC 60228 第5類導體結構

最小彎曲半徑

固定安裝: 4 x 外徑

額定電壓

交流電 U0/U :600/1000 V
直流電 U0/U :900/1500 V
最高容許工作電壓:
直流 1.8 kV(導體對導體電壓,無接地系統)
測試電壓

6500 V

額定電壓

交流電 U0/U :600/1000 V
直流電 U0/U :900/1500 V
最高容許工作電壓:
直流 1.8 kV(導體對導體電壓,無接地系統)

溫度範圍

固定安裝:-40 °C 至 +100 °C 最高導體溫度

注意事項
ÖLFLEX® SOLAR XLS-R  輻照交聯太陽能電纜,外徑減小
  • 除非另有特殊要求,所有羅列的產品相關參數都是額定值。其他參數如偏差值等數值,可按客戶要求提供。
  • Copper price basis: EUR 150/100 kg. Refer to catalogue appendix T17 for the definition and calculation of copper-related surcharges.
  • 請通過www.lappkabel.de/en/cable-standardlengths 查找產品的標準長度。
  • 芯線/屏蔽:2000 V
  • 照片和圖象不能縮放,也不能代表各自產品的詳細圖象。
